Ürün ayrıntıları:
|
| Çıktı: | 10W,10V,1000mA | Yeterlik: | VI |
|---|---|---|---|
| AB Direktifi: | RoHS, REACH, PAHS | Koruma: | OVP,OCP,OTP,SCP ve Giriş Koruması |
| Garanti: | 2 yıl (günde 24 saat çalışma için yaklaşık 2,28 yıl) | sertifika: | UL UKCA SAA,A-Tick、C-tick、DOFT、QAS、SAI |
| Vurgulamak: | 15W 10v 1a güç kaynağı,ETL1310 10v 1a güç kaynağı,10v 1a Duvara Monte Güç Adaptörü |
||

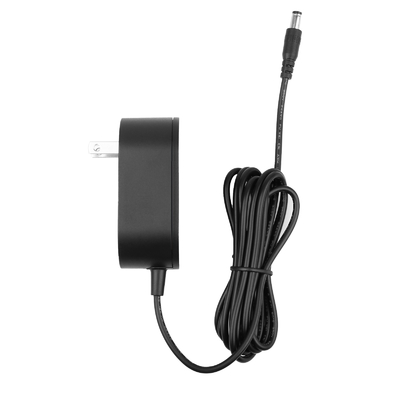

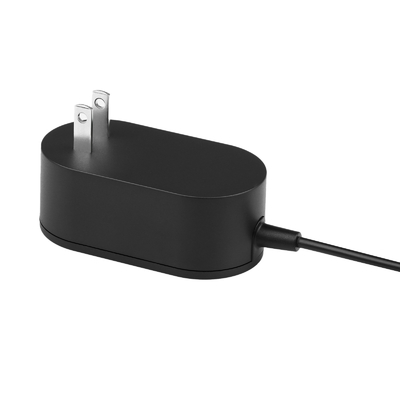

Siyah Renk 15W 10V 1A Güç Kaynağı Duvara Monte ETL1310 Standardı
Duvara monte AC adaptörler, güç gerektiren ancak şebeke gücünden gerekli voltajı ve gücü elde etmek için dahili bileşenler içermeyen elektrikli cihazlarla birlikte kullanılır.Harici bir güç kaynağının iç devresi, yerleşik veya dahili bir güç kaynağı için kullanılacak tasarıma çok benzer.
Özellikler
| Model adı | Çıkış Gerilimi(VDC) | Çıkış Akımı (A) | Çıkış Gücü(W ) |
| GQ/BZ15-XXX-YYY-WW | 8,4~13,0 | 0,01~1,6 | 15.00 |
| GB/BZ=ANALOG Şirket Kodu | 13,1~18,0 | 0,01~1,15 | 15.00 |
| 15=Çıkış Gücü 15W Serisi | 18.1~24.9 | 0,01~0,8 | 15.00 |
| XXX=Çıkış Gerilimi | 24 | 0,01~0,65 | 15.60 |
| YYY=Çıkış Akımı | 25~32 | 0,01~0,6 | 15.00 |
| WW=Fiş Tipi |
Spesifikasyon Veri Sayfası Tablosu
| Öğe | Spesifikasyon Veri Sayfası Tablosu | Not | |
| Açıklama | Ürün adı | tek çıkışlı anahtar güç adaptörü | |
| Ürün tipi | Duvara montaj/Masaüstü/Değişim | Özel Tasarım Mevcut | |
| modeli | BZ15-100100-AU | ||
| Tedarik Yeteneği | 1.600.000~1.800.000 ADET/ay | ||
| Uygulama | müşteri gereksinimlerine göre, vb | Özel Tasarım Mevcut | |
| Mekanik Performans | Renk | Siyah ya da beyaz | Özel Tasarım Mevcut |
| Boyutlar | Nihai tasarıma tabi | Özel Tasarım Mevcut | |
| Çıkış DC Konnektörü | 5.5x2.1x10mm isteğe bağlı | Özel Tasarım Mevcut | |
| DC Kablosu / DC Jakı | L=1,2m / 1,5m veya Özelleştirilmiş | Özel Tasarım Mevcut | |
| Fiş tipi | AB, İngiltere, ABD, AU, KC, PSE... | Özel Tasarım Mevcut | |
| Elektrik Performansı | Çıkış Voltajı ve Frekansı | 10V | |
| Çıkış Akımı | 1000mA | ||
| Çıkış gücü | 10W | ||
| Dalgalanma/Gürültü |
300mVp-p Maks.
|
Özel Tasarım Mevcut | |
| Giriş Voltajı ve Frekansı | 90VAC~264VAC, 47~63HZ | ||
| Maksimum AC Akımı | Lütfen onay için spesifikasyon veri sayfasına bakın | ||
| Giriş Kalkış Akımı | 40A(RMS) Maks, AC230V 50HZ'de tam yükte test edildi | ||
| Yeterlik | VI | Özel Tasarım Mevcut | |
| Koruma | OVP,OCP,OTP,SCP ve Giriş Koruması | ||
| Çevresel Gereklilikler | Çalışma sıcaklığı | 0~40 ℃, | |
| Depolama sıcaklığı | -40~70 ℃ | ||
| Çalışma Nemi | %5~%90 Yoğuşmasız | ||
| Depolama Nemi | %5~%90 Yoğuşmasız | ||
| Güvenilirlik | Garanti | 2 yıl (günde 24 saat çalışma için yaklaşık 2,28 yıl) | Özel Tasarım Mevcut |
| MTBF | >20.000 saat | ||
| Yalıtım Direnci | ＞ 30MΩ@500VDC;60'lar | Özel Tasarım Mevcut | |
| Hi-Pot | Farklı güvenlik standartlarını karşılayın | ||
| Kaçak akım | 0,25mA Maks, AC230V 50HZ'de tam yükte test edildi | ||
| AB direktifleri yasa ve yönetmeliklerine uygunluk | RoHS,REACH,PAHS | ||
| Güvenlik standardı | sertifika | UL/ETL/FCC/CE/ GS/UKCA/ PSE/ KC/ SAA/ EAC/BIS/ICBR | Özel Tasarım Mevcut |
| standartlar | IEC61558/IEC60335/IEC61347/ETL1310/ IEC62368,GB4943, GB4706,vb... | Özel Tasarım Mevcut | |
| EMC | EN55014-1/EN55014-2 uyumluluğu | ||
| ESD | (Hava deşarjı@ 8KV, Kontak deşarjı@ 6KV,(IEC61000-4-2) | Özel Tasarım Mevcut | |
| Kabarmak | ±1KV @ ortak veya farklı mod | Özel Tasarım Mevcut | |
Ürün Modeli Tanımlaması
GQ/BZ-15 xxx yyy ww z
① ② ③ ④ ⑤ ⑥
①Analog için şirket kodu
②Çıkış gücü derecelendirme serisi kodu
③Çıkış voltajı kodu
④Çıkış akımı kodu
⑤Fiş Tipi
⑥Cihaz
Örneğin: Ürün modeli BZ15-100100-AU, 15W çıkış gücüne sahip Analog marka anahtarlama adaptörü anlamına gelir,
10V çıkış voltajı, 1000mA Çıkış akımı, fiş tipi ABD Plug
| Fiş Tipi Tanımlaması | |||
| Sseri numarası | Fiş Tipi Stili | kod | Açıklama |
| A_ | Ön tip fiş | au | ABD ön tarzı AC Fiş |
| AAA | Avusturya ön tipi AC Fişi | ||
| AG | Avrupa ön tarzı AC Fişi | ||
| AJ | Japon ön tarzı AC Fişi | ||
| AK | Kore ön tarzı AC Fiş | ||
| AB | İngiliz ön tarzı AC Fişi | ||
| AR | Rus ön tarzı AC Fişi | ||
| balta | Değiştirilebilir ön tip AC Fişi | ||
| AC | Çin ön tarzı AC Fişi | ||
| ABS | Singapur fişi(değiştirilebilir) | ||
| AA1 | Arjantin ön tipi AC Fişi | ||
| AUM | Meksika ön tipi AC fişi | ||
| H_veya C_ | Yan tip fiş | HU/CU | ABD yan stili AC Fişi |
| HA/CA | Avusturya tarafı tarzı AC Fişi | ||
| HG/CG | Avrupa yakası tarzı AC Fişi | ||
| HJ/CJ | Japon tarafı tarzı AC Fişi | ||
| HK/CK | Kore tarafı tarzı AC Fişi | ||
| HB/CB | İngiliz tarafı tarzı AC Fişi | ||
| İK/CR | Rus tarafı tarzı AC Fiş | ||
| HX/CX | Değiştirilebilir yan tip AC Fiş | ||
| HC/CC | Çin tarafı tarzı AC Fiş | ||
| Z_ | Satır içi stil fişi | ZÜ | ABD satır içi stil AC Fiş |
| ZA | Avusturya hat içi stili AC Fişi | ||
| ZG | Avrupa hat içi stili AC Fişi | ||
| ZJ | Japon satır içi stili AC Fişi | ||
| ZK | Kore hat içi stili AC Fişi | ||
| ZB | İngiliz hat içi stili AC Fişi | ||
| ZR | Rus satır içi stili AC Fişi | ||
| ZX | Değiştirilebilir satır içi stil AC Fişi | ||
| ZC | Çin hat içi stili AC Fişi | ||
| E _ | uygulama tipi | E1 | C14/C6 tipi giriş kullanıldı |
| E2 | Kullanılan C8 tipi masa üstü girişi | ||
| E3 | Topraklanmamış sabit güç kablosu | ||
| E 4 | Sabit güç kablosu topraklı | ||
Uygulama: süpürme makinesi, süpürücü, Akıllı Ev Aletleri
| Uygulama alanı | Dahil ancak bunlarla sınırlı olmamak üzere ürünler |
|
Ana Sayfa/Ev Aletleri (IEC61558) |
Robot Süpürge, Yer Temizleme Robotları,Pencere Temizleme Robotları,Buharlı Moplar,Elektrikli Moplar,Soğuk Hava Soğutucu,Su Arıtma Cihazı,Hava Temizleyici,Nem Alma Cihazı, Nemlendirici,Aroma Yayıcı,Sivrisinek Öldürücü,Buz Yapıcı |
| Led Aydınlatma(IEC61347) | Led Güç Kaynağı,Led Sürücü,Masa/Masa Lambası,Led Şerit Işık,Led Masaüstü Fan,Grow Light,Led Bitki Büyüme Lambası,OSRAM led, |
|
BT İletişim Ekipmanları (IEC62368=IEC60950+IEC60065) |
Yönlendirici, Anahtar, Cep telefonları, Tablet PC, Ağ, Radyo ve Televizyon Ekipmanları, PoE... |
| Ses Donanımı(IEC62368) | Hoparlörler,Kayıt Makinesi,Mikrofon |
| Video Ekipmanı(IEC62368) | STB TV kutusu, Bilgisayarlar |
| Güvenlik Cihazı(IEC62368) | Monitör, CCTV kameralar, |
|
Ev ve Benzeri Elektrikli ev aletleri (IEC60335) |
Lityum pil güç kaynağına sahip elektrikli cihazlar, pil şarj adaptörü gerektirir |
| Güç Üniteleri( ETL1310) | Elektronik, elektrikli, mekanik veya elektron-mekanik ürünler |
| Diğer Sektörler | İHA, Dronlar, Denge Arabası, Tek Tekerlekli Bisiklet, Segway, PS4 Oyun Oyuncuları Evde Sağlık Hizmetleri, Yazarkasa/Sayma Makinesi, Sahte Dedektörü |
Biz Kimiz?
Analog Power Electronic Co., Limited, güvenilir kalite ve esnek hizmet sunmaya kendini adamıştır.
Hem endüstriyel hem de ev aletleri ürünlerinde tam güvenlik onayı ile en yüksek kalitede AC-DC Adaptörlerinde uzmanlaşmak.
Standart değiştirilmiş ve özelleştirilmiş tasarımlar da mevcuttur.
Küçük bir açık kasa güç kaynağı yelpazesi de mevcuttur.
İhtiyacınız olan farklı bir şey varsa, lütfen bizimle e-posta yoluyla iletişime geçmekten çekinmeyin.satış@analogbz.comçünkü özel gereksinimleri dikkate alacağız.
