Ürün ayrıntıları:
|
| sertifika: | CE/ GS/UKCA/ PSE vb. | Çıktı: | 90W,24V/3,75A |
|---|---|---|---|
| Yeterlik: | VI | AB Direktifi: | RoHS, REACH, PAHS |
| Garanti: | 2 yıl (günde 24 saat çalışma için yaklaşık 2,28 yıl) | Koruma: | OVP,OCP,OTP,SCP ve Giriş Koruması |
| Vurgulamak: | 24V 3.75A Masaüstü Güç Adaptörleri,EN61558 Masaüstü Güç Adaptörleri,24V 3.75A AC DC Anahtarlama Adaptörleri |
||

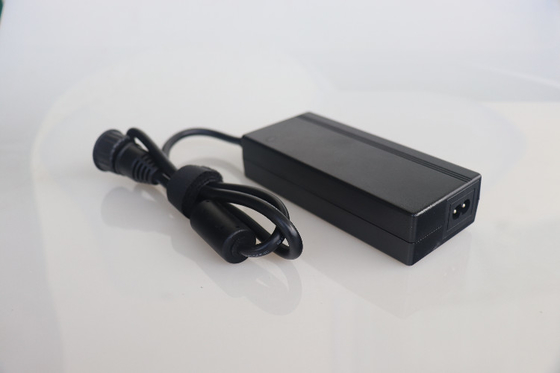

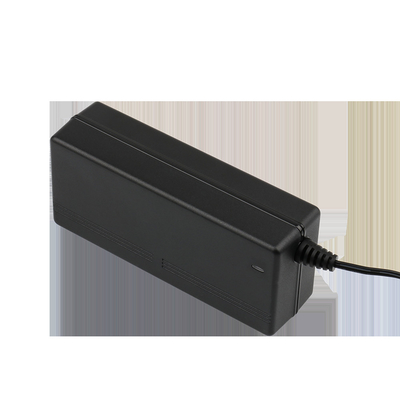

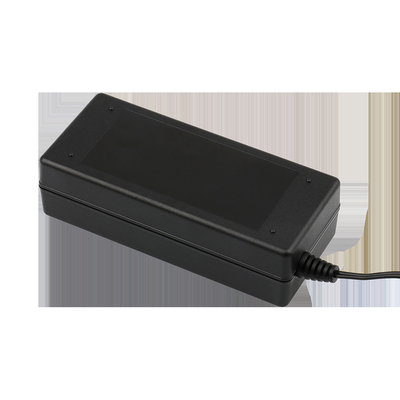

90 Watt 24V 3.75A Masaüstü Güç Adaptörleri AC DC Anahtarlama Adaptörleri EN61558
Çıktı Özellikleri:
| Model adı | Çıkış Gerilimi(VDC) | Çıkış Akımı (A) | Çıkış Gücü(W ) |
| GQ90-XXX-YYY-WW | 9.0~15.0 | 0,01~8,0 | 96.00 |
| GQ/BZ=ANALOG Şirket Kodu | 15,1~20,0 | 0,01~5,00 | 96.00 |
| 90=Çıkış Gücü 90W Serisi | 20.1~26.0 | 0,01-4,0 | 96.00 |
| XXX=Çıkış Gerilimi | 26,1~50,0 | 0,01-3,67 | 96.00 |
| YYY=Çıkış Akımı | 50,1~56,0 | 0,01-2,00 | 112.00 |
| WW=Fiş Tipi |
Güvenlik Sertifikası
GQ90 EN61558 CE Sertifikası.pdf
GQ90 EN61558 GS Sertifikası.pdf
CB------------IEC62368
ETL------------ETL62368
GS CE---------EN62368
90W Anahtarlama Adaptörü
elektronik özellikler
Giriş Voltajı·············90VAC~264VAC
Giriş akımı·············0.5A Max
Giriş Frekansı············47HZ~63HZ
Hat düzenleme············%1 Maks.
Yük düzenleme············±5%
Sıcaklık··············0~40℃
Saklama sıcaklığı··········10°C~85°C
Bağıl Nem···········%10~%90
Verimlilik Düzeyini Karşılayın ········Seviye VI
Spesifikasyon Veri Sayfası Tablosu
| Öğe | Spesifikasyon Veri Sayfası Tablosu | Not | |
| Açıklama | Ürün adı | tek çıkışlı anahtar güç adaptörü | |
| Ürün tipi | Duvara montaj/Masaüstü/Değişim | Özel Tasarım Mevcut | |
| modeli | GQ90-240375-E | ||
| Tedarik Yeteneği | 1.600.000~1.800.000 ADET/ay | ||
| Uygulama | müşteri gereksinimlerine göre, vb | Özel Tasarım Mevcut | |
| Mekanik Performans | Renk | Siyah ya da beyaz | Özel Tasarım Mevcut |
| boyutlar | Nihai tasarıma tabi | Özel Tasarım Mevcut | |
| Çıkış DC Konnektörü | 5.5x2.1x10mm isteğe bağlı | Özel Tasarım Mevcut | |
| DC Kablosu / DC Jakı | L=1,2m / 1,5m veya Özelleştirilmiş | Özel Tasarım Mevcut | |
| Fiş tipi | AB, İngiltere, ABD, AU, KC, PSE... | Özel Tasarım Mevcut | |
| Elektrik Performansı | Çıkış Voltajı ve Frekansı | 24V | |
| Çıkış Akımı | 3.75A | ||
| Çıkış gücü | 90W | ||
| Çıkış Dalgalanma Gerilimi | Lütfen onay için spesifikasyon veri sayfasına bakın | Özel Tasarım Mevcut | |
| Giriş Voltajı ve Frekansı | 90VAC~264VAC, 47~63HZ | ||
| Maksimum AC Akımı | Lütfen onay için spesifikasyon veri sayfasına bakın | ||
| Giriş Kalkış Akımı | 40A(RMS) Maks, AC230V 50HZ'de tam yükte test edildi | ||
| Yeterlik | VI | Özel Tasarım Mevcut | |
| Koruma | OVP,OCP,OTP,SCP ve Giriş Koruması | ||
| Çevresel Gereklilikler | Çalışma sıcaklığı | 0~40 ℃, | |
| Depolama sıcaklığı | -40~70 ℃ | ||
| Çalışma Nemi | %5~%90 Yoğuşmasız | ||
| Depolama Nemi | %5~%90 Yoğuşmasız | ||
| Güvenilirlik | Garanti | 2 yıl (günde 24 saat çalışma için yaklaşık 2,28 yıl) | Özel Tasarım Mevcut |
| MTBF | >20.000 saat | ||
| Yalıtım Direnci | ＞ 30MΩ@500VDC;60'lar | Özel Tasarım Mevcut | |
| Hi-Pot | Farklı güvenlik standartlarını karşılayın | ||
| Kaçak akım | 0,25mA Maks, AC230V 50HZ'de tam yükte test edildi | ||
| AB direktifleri yasa ve yönetmeliklerine uygunluk | RoHS,REACH,PAHS | ||
| Güvenlik standardı | sertifika | UL/ETL/FCC/CE/ GS/UKCA/ PSE/ KC/ SAA/ EAC/BIS/ICBR | Özel Tasarım Mevcut |
| standartlar | IEC61558/IEC60335/IEC61347/ETL1310/ IEC62368,GB4943, GB4706,vb... | Özel Tasarım Mevcut | |
| EMC | EN55014-1/EN55014-2 uyumluluğu | ||
| ESD | (Hava deşarjı@ 8KV, Kontak deşarjı@ 6KV,(IEC61000-4-2) | Özel Tasarım Mevcut | |
| Kabarmak | ±1KV @ ortak veya farklı mod | Özel Tasarım Mevcut | |
| Ürün Modeli Tanımlaması | |||||
| GQ/BZ- | 65 | xxx | yyy | ww | z |
| ① | ② | ③ | ④ | ⑤ | ⑥ |
| ① | Şirket kodu | ||||
| ② | Çıkış gücü derecelendirme serisi kodu | ||||
| ③ | Çıkış voltajı kodu | ||||
| ④ | Çıkış akımı kodu | ||||
| ⑤ | Fiş tipi | ||||
| ⑥ | Cihaz | ||||
| Örneğin: Ürün modeli GQ65-120500-E2, 60W seri çıkış gücü, 12V çıkış gerilimi, 5A Çıkış akımı, C8 tipi giriş kullanılan Analog marka anahtarlama adaptörü anlamına gelir | |||||
| Fiş Tipi Tanımlaması | |||
| Sseri numarası | Fiş Tipi Stili | kod | Açıklama |
| A_ | Ön tip fiş | au | ABD ön tarzı AC Fiş |
| AAA | Avusturya ön tipi AC Fişi | ||
| AG | Avrupa ön tarzı AC Fişi | ||
| AJ | Japon ön tarzı AC Fişi | ||
| AK | Kore ön tarzı AC Fiş | ||
| AB | İngiliz ön tarzı AC Fişi | ||
| AR | Rus ön tarzı AC Fişi | ||
| balta | Değiştirilebilir ön tip AC Fişi | ||
| AC | Çin ön tarzı AC Fişi | ||
| ABS | Singapur fişi(değiştirilebilir) | ||
| AA1 | Arjantin ön tipi AC Fişi | ||
| AUM | Meksika ön tipi AC fişi | ||
| H_veya C_ | Yan tip fiş | HU/CU | ABD yan stili AC Fişi |
| HA/CA | Avusturya tarafı tarzı AC Fişi | ||
| HG/CG | Avrupa yakası tarzı AC Fişi | ||
| HJ/CJ | Japon tarafı tarzı AC Fişi | ||
| HK/CK | Kore tarafı tarzı AC Fişi | ||
| HB/CB | İngiliz tarafı tarzı AC Fişi | ||
| İK/CR | Rus tarafı tarzı AC Fiş | ||
| HX/CX | Değiştirilebilir yan tip AC Fiş | ||
| HC/CC | Çin tarafı tarzı AC Fiş | ||
| Z_ | Satır içi stil fişi | ZÜ | ABD satır içi stil AC Fiş |
| ZA | Avusturya hat içi stili AC Fişi | ||
| ZG | Avrupa hat içi stili AC Fişi | ||
| ZJ | Japon satır içi stili AC Fişi | ||
| ZK | Kore hat içi stili AC Fişi | ||
| ZB | İngiliz hat içi stili AC Fişi | ||
| ZR | Rus satır içi stili AC Fişi | ||
| ZX | Değiştirilebilir satır içi stil AC Fişi | ||
| ZC | Çin hat içi stili AC Fişi | ||
| E _ | uygulama tipi | E1 | C14/C6 tipi giriş kullanıldı |
| E2 | Kullanılan C8 tipi masa üstü girişi | ||
| E3 | Topraklanmamış sabit güç kablosu | ||
| E 4 | Sabit güç kablosu topraklı | ||
